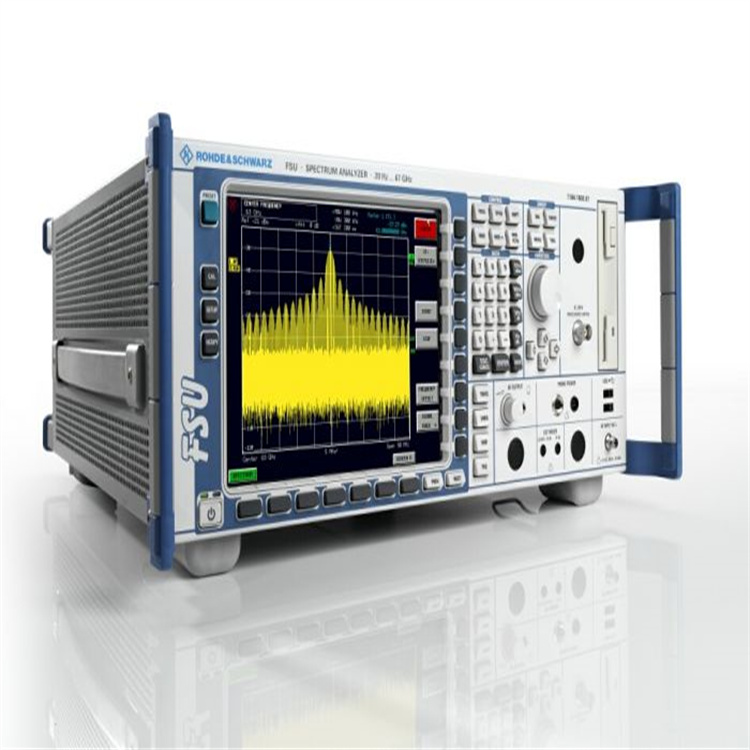

罗德与施瓦茨FSU3频谱分析仪
FSU3 是罗德与施瓦茨的 3.6 GHz 频谱分析仪。频谱分析仪测量已知和未知信号的频谱功率。频谱分析仪收集信息，例如输入信号与其频率相比的幅度。作为频率分析仪，频谱分析仪的主要用途是记录和分析电输入信号以及其他信号的频谱成分。
附加的功能：
频率范围：20 Hz 至 3.6 GHz
TOI > 20 dBm，典型值：+25 dBm
1 dB 压缩：+13 dBm（0 dB 射频衰减）
显示的平均噪声电平：–152 dBm，2 GHz；–148 dBm，26 GHz（1 Hz 带宽）
典型。3GPP 的 77 dB ACLR，典型值。84 dB，带噪声校正
相位噪声：典型值。–160 dBc (1 Hz)，10 MHz 载波偏移
噪声校正
探测器的全面选择
多功能分辨率滤镜
全方位的分析功能
高动态范围
稳定后测量频率偏差
功率测量
具有宽动态范围的标量网络分析
直接频率范围高达 67 GHz
使用罗德与施瓦茨的外部混频器轻松将频率范围扩展至 110 GHz
支持高达 1 THz 的外部混频器
测试周期短，吞吐量高
快速时域功率测量
列表模式：使用单个命令组合测量各种参数
通过 IEC/IEEE 总线在零跨度下高达 70 次测量/秒，包括跟踪数据传输
859x/8566 兼容的 IEC/IEEE 总线命令集
测量速度快
罗德与施瓦茨 FSU3 是一款高性能频谱分析仪，在相位噪声、动态范围和测量精度方面具有出色的性能，可应对射频分析中的任何挑战——航空航天和国防或高达 3.6 GHz 的一般微波应用。
为了处理产品开发中的各种测量任务，仪器必须在所有感兴趣的领域提供充足的功能和出色的性能。其宽动态范围使 R&S FSU3 成为开发和测试的理想工具。再加上标准模型中已经包含的出色特性，例如 < 0.3 dB 的总测量不确定性、门控扫描和 IF 功率触发。
